Racor «T» con acoplamiento rápido macho
Código:
- 193B13 ─ 193213 ─ 193C13 ─ 193D14 ─ 193314 ─ 193415.
Detalle:
- Racor a «T» con conexión rápida de horquilla macho.
- Sistema exclusivo «AUTOLOCK» que evita el aflojamiento de los implantes en presencia de fuertes vibraciones.
- No hay necesidad de roscas al final de barra.
- Permite utilizar tubos con espesor inferior.
- No reduce el pasaje dentro del tubo.
- Gracias a los terminales de acoplamiento de horquilla, puede ser conectado a cualquier tipo de empalme a «T» (mangueras rectas, curvadas o roscadas).
- Disponible para tamaños de tubo 1/2″ – 3/4″ – 1″.
- Cuerpo en POM.
- O-ring interior en EPDM.
- O-ring en EPDM o VITON.
- Empalmes de horquilla incluidos.
Características Técnicas:
¡Visita nuestras redes sociales!

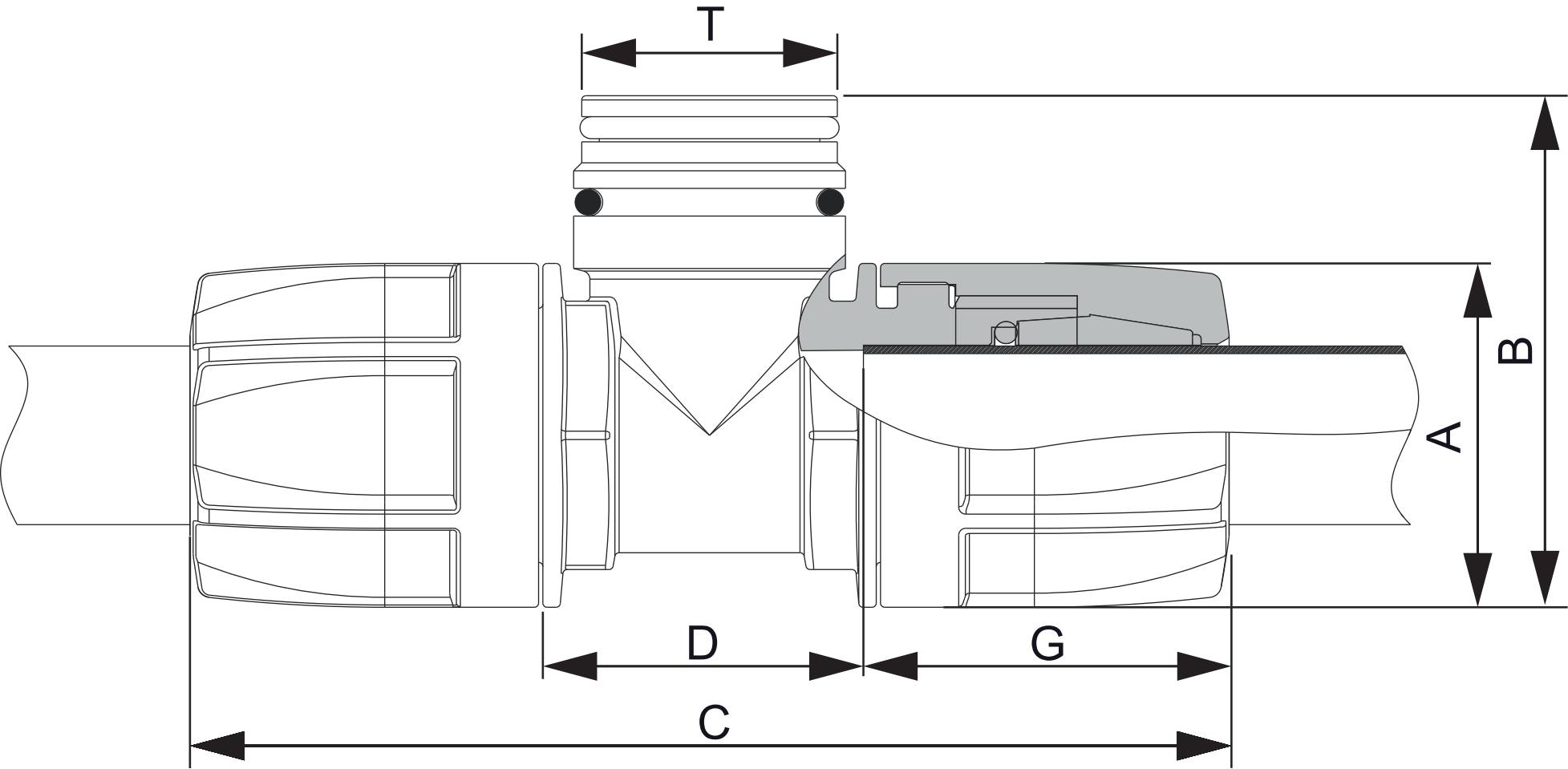

| Ø Tubo | Tolerancia | A (milímetros) | B (milímetros) | C (milímetros) | D (milímetros) | G (milímetros) | T | Presión máxima |
|---|---|---|---|---|---|---|---|---|
| 20 mm | ø 20 mm ± 0.15 | Ø 41 | 61 | 129 | 36 | 45 ± 1 | T3 | 20 bar |
| 1/2″ | ø 21.3 mm ± 0.15 | Ø 41 | 61 | 129 | 36 | 45 ± 1 | T3 | 20 bar |
| 22 mm | ø 22 mm ± 0.15 | Ø 41 | 61 | 129 | 36 | 45 ± 1 | T3 | 20 bar |
| 25 mm | ø 25 mm ± 0.18 | Ø 49 | 69 | 140 | 46 | 47 ± 1 | T4 | 15 bar |
| 3/4″ | ø 26.9 mm ± 0.18 | Ø 49 | 69 | 140 | 46 | 47 ± 1 | T4 | 15 bar |
| 1″ | ø 33.7 mm ± 0.25 | Ø 58 | 78 | 152 | 56 | 48 ± 1 | T5 | 10 bar |
